L形折彎的最小折彎高度

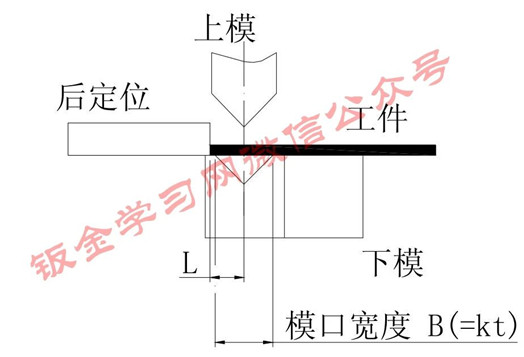

L 形折彎的折彎時的起始狀態(tài)如下圖

這里很重要的一個參數(shù)是下?？诘膶挾菳。
由于考慮到折彎效果和模具強(qiáng)度，不同厚度的材料所需要的?？趯挾却嬖谝粋€最小值。

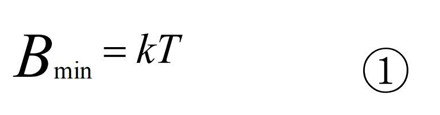

小于該數(shù)值時，會出現(xiàn)折彎不到位或損壞模具的問題.經(jīng)過實(shí)踐證明，最小?？趯挾群筒牧虾穸鹊年P(guān)系為.

Bmin為最小模寬，T為材料厚度，計(jì)算最小?？趯挾葧rK=6.目前廠家常用的折彎下模寬度的規(guī)格如下：
4，5，6，8，10，12，14，16，18，20，25
根據(jù)上面的關(guān)系式就可以確定不同的料厚在折彎時所需下模模口寬度的最小值.
例如1.5mm厚的板材折彎時，B=6*1.5=9對照上面的模寬系列可以選擇模口寬度為10mm（或8mm）的下模.

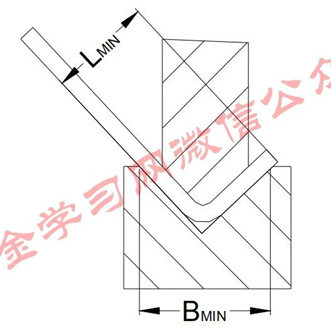

從折彎的起始狀態(tài)圖可以看出折彎的邊不能太短，結(jié)合上面的最小?？趯挾龋玫阶疃陶蹚澾叺挠?jì)算公式為②：（見下圖）


1.5m厚的板材折彎時，最短折彎邊Lmin=（8+2.5）/2+0.5=5.75mm（包括一個板厚）



冷軋薄鋼板材料折彎內(nèi)R及最小折彎高度參考表

注：1、最小折彎高度包含一個料厚。
2、當(dāng)V形折彎是折彎銳角時，最短折彎邊需加大0.5。
3、當(dāng)零件材料為鋁板和不銹鋼板時，最小折彎高度會有較小的變化，鋁板會變小一點(diǎn)，不銹鋼會大一點(diǎn)，參考上表即可。
Z形折彎的最小折彎高度

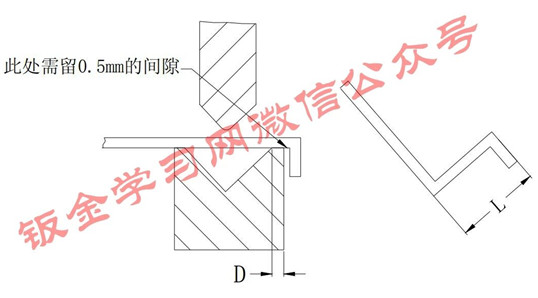

Z形折彎的折彎時的起始狀態(tài)如下圖

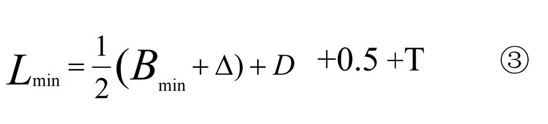

Z形折彎和L形折彎的工藝非常相似，也存在著最小折彎邊問題，由于受下模的結(jié)構(gòu)限制，Z形折彎的最短邊比L形折彎時還要大，Z形折彎最小邊的計(jì)算公式為：

Lmin為最短折彎邊，Bmin為最小模寬，△為板材的折彎系數(shù)，T為料厚，D為下模模口到邊的結(jié)構(gòu)尺寸，一般大于5mm。
不同材料厚度的鈑金Z形折彎對應(yīng)的最小折彎尺寸L如下表

 以上內(nèi)容就是煙臺激光切割加工、折彎數(shù)控加工廠家為您分享的。
